閥門電動執行器，作為工業自動化領域的重要組成部分，其正確接線是保證閥門正常運作的關鍵步驟。本文將從基礎概念、接線步驟、常見問題及解決方案等方面，對閥門電動執行器的接線進行深入而詳細的解讀。

一、閥門電動執行器基礎概念

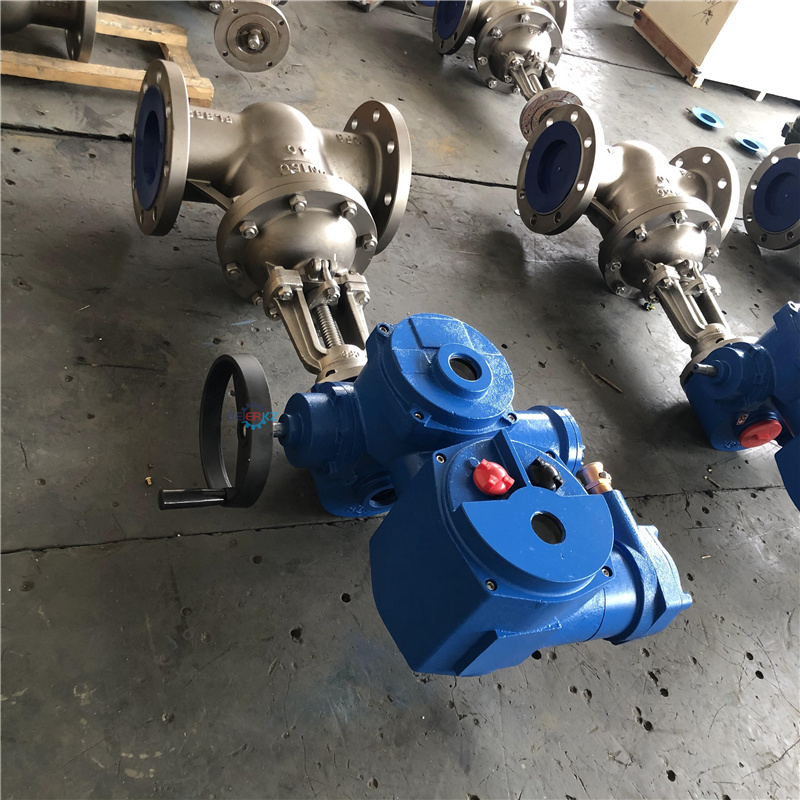

閥門電動執行器，簡稱電動執行器，是一種將電能轉化為機械能的裝置，用于驅動閥門開關，實現遠程控制。電動執行器通常由電機、減速機構、行程控制機構、位置反饋機構等組成，具有結構緊湊、操作簡便、控制精確等優點。

在接線前，我們需要了解電動執行器的基本參數，如額定電壓、額定電流、功率等，以確保電源與電動執行器的匹配。同時，我們還需了解電動執行器的接口類型，如電源接口、控制信號接口、反饋信號接口等，以便正確連接各類線纜。

二、閥門電動執行器接線步驟

1. 準備工具和材料

在進行接線前，我們需要準備以下工具和材料：螺絲刀、鉗子、剪線鉗、絕緣膠條、電纜線等。確保這些工具和材料的質量和規格符合電動執行器的要求。

2. 確認電纜與儀表的對接方式

電動執行器內部一般有三根電纜，分別是電源線、信號線和地線。而儀表上對應的接線端子也有對應的標識。在接線之前，我們需要仔細查看電動執行器和儀表的說明書，了解各電纜和端子的功能及對應位置，以免插錯插反。

3. 檢查電壓和接地

在接線之前，我們需要檢查接線設備的電壓是否與電動執行器的額定電壓相匹配，以避免因電壓不匹配而損壞電動執行器。同時，我們還需要確保地線連接良好，以保證設備的安全穩定工作。接地線的作用是將電動執行器的金屬外殼與接地線相連，防止因外殼帶電而導致的安全事故。在連接地線時，要確保連接牢固、接觸良好，以保證接地效果。

4. 連接電源線和信號線

電源線的連接相對簡單，通常將電源線的火線與電源的火線相連，零線與零線相連。信號線的連接則稍微復雜一些，因為信號線用于控制電動閥門的開關動作。根據控制系統的要求，我們可以選擇使用兩根控制信號線，分別連接到電動執行器的正轉和反轉接口上；或者使用一根控制信號線，通過控制系統的開關信號來實現正轉和反轉的切換。

在連接信號線時，還需要注意信號的傳輸方式。一些電動執行器支持模擬信號傳輸，而另一些則支持數字信號傳輸。我們需要根據控制系統的信號類型選擇合適的連接方式。

5. 連接行程開關線

行程開關是電動閥門的保護裝置，用于檢測閥門的開關位置，并傳遞信號給控制系統。行程開關通常由上限位開關和下限位開關組成。在接線時，我們需要將行程開關的接線端子與電動執行器上的行程開關接口相對應連接，確保行程開關能夠準確檢測閥門的開關位置。

6. 收尾工作

完成接線后，我們需要對接線口進行收尾工作。首先，使用絕緣膠條對所有接線口進行密封，以防止進水或灰塵進入導致設備故障。其次，檢查所有接線是否牢固，無松動現象。最后，清理現場，確保無雜物遺留。

三、常見問題及解決方案

在閥門電動執行器接線過程中，可能會遇到一些問題。以下是一些常見問題及相應的解決方案：

1. 電動執行器無法啟動

可能原因：電源線未接好或電源故障。

解決方案：檢查電源線是否連接牢固，確保電源正常供電。

2. 電動執行器動作異常

可能原因：信號線接錯或控制系統故障。

解決方案：檢查信號線連接是否正確，確認控制系統是否正常工作。

3. 行程開關失效

可能原因：行程開關接線不良或損壞。

解決方案：檢查行程開關接線是否牢固，如有損壞及時更換。

四、注意事項

在接線過程中，我們需要注意以下幾點：

1. 接線前務必切斷電源，避免觸電事故。

2. 接線時要遵循電動執行器和控制系統的接線規范，確保接線正確。

3. 接線完成后，要進行通電測試，確保電動執行器正常工作。

4. 在使用過程中，要定期檢查接線是否松動或損壞，如有異常及時處理。

五、總結

閥門電動執行器的接線是一個需要細致操作的過程。通過本文的詳細解讀，我們了解了電動執行器的基礎概念、接線步驟、常見問題及解決方案等方面的知識。在實際操作中，我們需要結合具體設備的特點和要求，按照規范進行接線，確保電動執行器的正常運行。同時，我們還要不斷學習和掌握新技術、新方法，提高接線工作的質量和效率。
