一、DQW多回轉渦輪結構閥門電動執行器概述

   疊加型閥門電動執行器是我廠Z型閥門電動裝置的派生產品，該產品結構緊湊、起動轉矩大、控制精度高、功能齊全、性能可靠、安裝調整簡便。疊加型閥門電動執行器適用于蝶閥、球閥、旋塞閥等部分回轉閥門和類似設備，它與閥門配套組成電動閥門，用來驅動和控制閥門的開啟和關閉，操作人員既能在控制室內遠距離對閥門進行控制，亦能在現場手動操作。該產品廣泛應用于給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤碳等工業部門。

二、DQW多回轉渦輪結構閥門電動執行器技術條件和性能參數

1、技術條件：電源：380V 50Hz(特殊要求可在訂貨時提供)環境溫度：-20~50℃相對濕度：≤90％(25℃)工件環境：無易燃易爆和強腐蝕性介質。防護等級：IP55(特殊訂貨IP67)

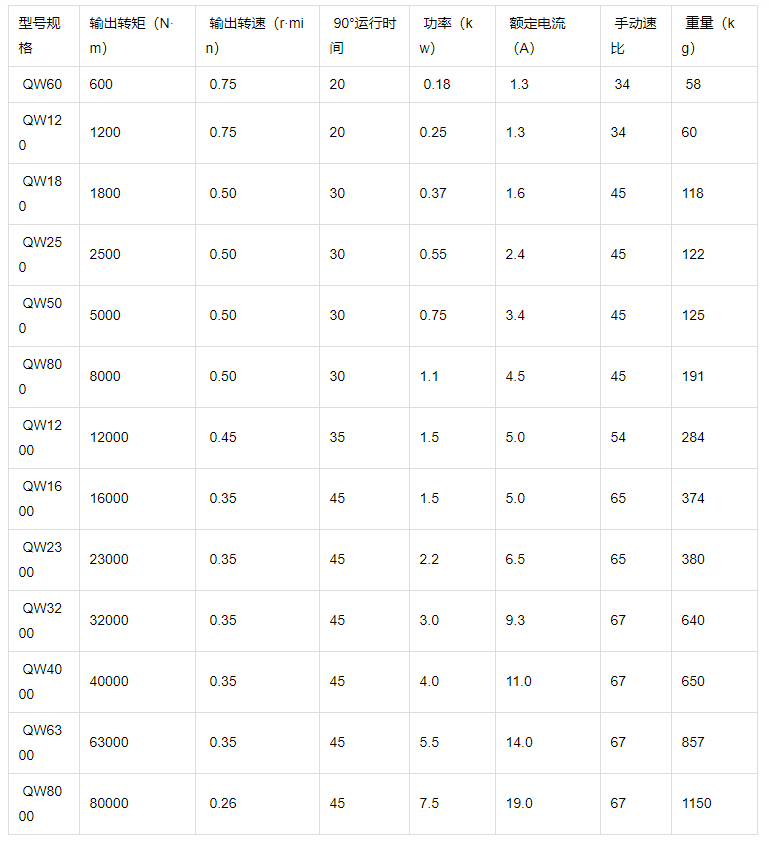

2、性能參數：

三、DQW多回轉渦輪結構閥門電動執行器結構

疊加型閥門電動執行器是由第一級Z型閥門電動裝置和第二級減速器疊加組成，第一級Z型電裝結構，參閱所配Z型電裝說明書，第二級減速器由兩種構造形式，Q800以下(含Q800)采用少齒差行星減速器，Q1200以上(含Q1200)采用蝸輪蝸桿減速器。
