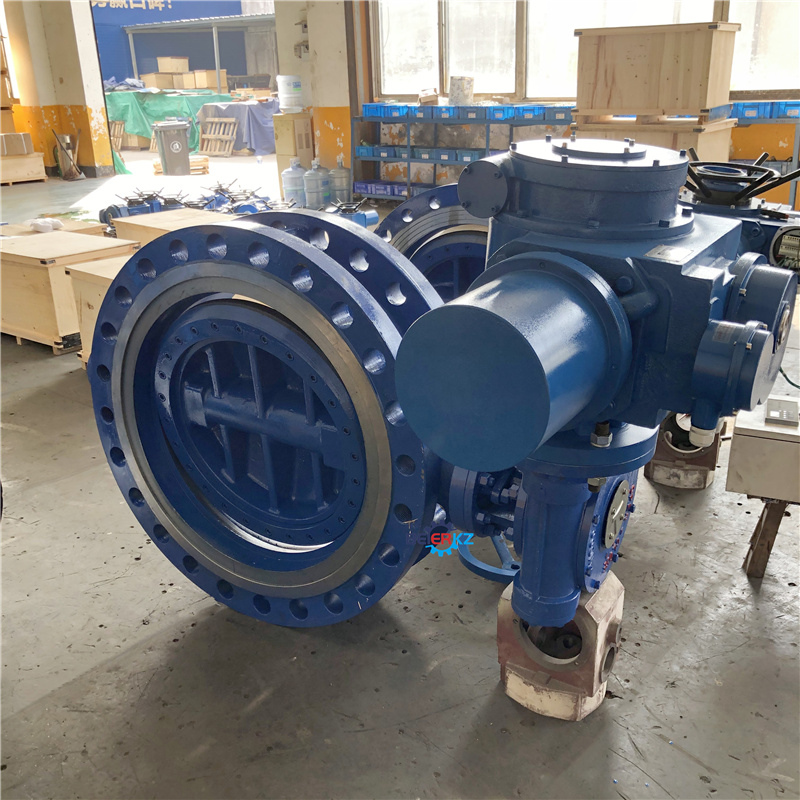

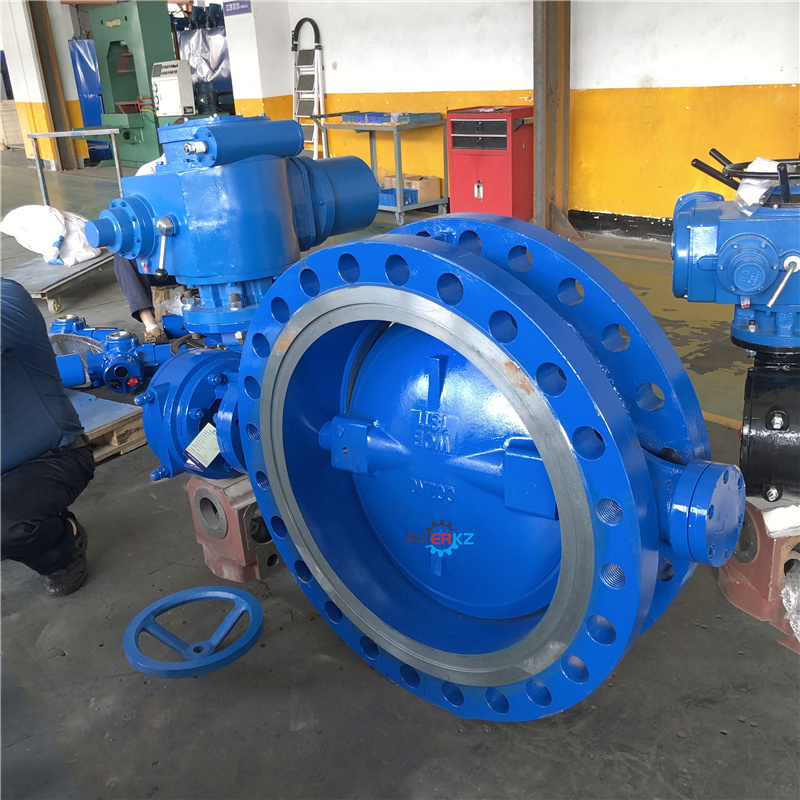

一、D943H 40C DN700大口徑開關型電動硬密封蝶閥簡介

進水管手電兩用蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱通道內，圓盤形堞板統著軸線旋轉，旋轉角度為0°～90°之間，旋轉到90°時，堞閥處于全開狀態。本類軟密封閥門在管道中一般應當水平安裝。手電兩用埃閥由橡膠密封堞閥和碳鋼或不銹鋼閥板、閥桿構成。電動軟密封堞閥適用于溫度80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流里和截流介質的作用。

二、D943H 40C DN700大口徑開關型電動硬密封蝶閥主要特點

1、碳鋼材質WCB電動法蘭三偏心蝶閥采用三偏心結構，即在普通金屬硬密封雙偏心蝶閥的基礎上增加了一個角度偏心。這個角度偏心的主要作用是：使閥門在開啟或關閉動作的過程中，密封環與閥座之

間的任意一點都會迅速脫開或接觸，做到密封副之的無摩擦，大大的延長了閥門的使用壽命；

2、電動法蘭三偏心蝶閥采用了徑向動平衡密封系統，通過優化設計，蝶板的進出口兩側受力近似平衡，閥門達到進出口雙向可靠的密封能的同時，有效的降低了閥門的開啟力矩（約為普通蝶閥的2/3）：

3、蝶板密封環有片狀不銹鋼和石墨、碳纖維、PTE等材料復合而成，不銹鋼片為主密封，非金屬夾層為輔助密封，這種雙重密封結構，使閥門密封更可靠。蝶板密封環采用石墨/碳纖維/PTE等夾層材料，

與普通蝶閥的橡膠市面板材質相比，具有更環保、更耐磨、更耐沖刷、等優點。

三、D943H 40C DN700大口徑開關型電動硬密封蝶閥的常見故障及消除方法

1、安裝前道確認本廠產品性能和介質流向箭頭是否與運動工況相符，并將閥門內腔插洗干凈，不允許在密封圈和蝶板上有附有雜質異物，未清洗前絕不允許關閉蝶板，以免損壞密封圈。

2、碟板安裝配套法蘭建議采用碟閥專用法蘭，即G54-91型承插悍鋼制法蘭。

3、安裝在管道中的位置，位置為立裝，但不能倒裝。

4、使用中需要調節流量，有蝸輪箱進行控制。

5、開、閉次數較多的碟閥，在二個月左右時間，打開蝸輪箱蓋，檢查黃油是否正常，應保持適量的黃油。

6、檢查各聯接部位要求壓緊，即保證填料的蜜蜂性，又可保證閥桿轉動靈活。

7、金屬密封蝶閥產品不適合安裝于管路末端，如必須安裝于管路末端，需采取配裝出口法蘭，防止密封圈積壓，過位。

8、閥桿安裝使用反應定期檢查閥門使用效果，發現故障及時排除。
